Ajouter un interrupteur sur un circuit existant : guide pratique

Temps de lecture estimé : 12 minutes

Comprendre le principe d’un interrupteur sur un circuit existant

Rôle de l’interrupteur dans l’ouverture de la phase

Un interrupteur a une fonction simple : ouvrir ou fermer le passage du courant. Il agit uniquement sur la phase, jamais sur le neutre. C’est ce qui permet de couper l’alimentation d’un luminaire ou d’un appareil sans toucher au neutre qui reste connecté en permanence.

En pratique, le circuit domestique fonctionne en 230 V en France. L’interrupteur interrompt ce conducteur sous tension pour éteindre ou allumer la charge. Couper la phase, et non le neutre, c’est la règle fondamentale de l’électricité résidentielle.

Différence entre circuit d’éclairage et autre circuit

Un circuit d’éclairage est dimensionné différemment d’un circuit de prises. Il est généralement protégé par un disjoncteur 16 A et câblé en 1,5 mm². C’est plus fin que les circuits de prises (2,5 mm²), et ça compte au moment de choisir le bon matériel.

Pour un circuit d’éclairage, un interrupteur simple convient parfaitement. Pour un circuit de prises ou un circuit spécialisé (lave-linge, four), il faut adapter le calibre du matériel et vérifier les protections différentielles en amont.

Cas où l’installation existante peut être modifiée

D’après mon expérience, on peut modifier une installation existante sans refaire l’ensemble du circuit, à condition que les conducteurs soient repérés, en bon état et accessibles. Une boîte de dérivation ou un passage de câble bien placé simplifie beaucoup l’opération.

À l’inverse, une installation ancienne sans repérage, des fils dont on ignore la section, ou un tableau non protégé par un différentiel 30 mA sont des signaux d’arrêt. Passons au vif du sujet : avant de commencer, il faut vérifier.

Vérifier la faisabilité avant toute intervention

Identifier l’alimentation et le point de coupure

La première étape, c’est de localiser le circuit concerné dans le tableau électrique. Un disjoncteur dédié par circuit, c’est l’idéal pour travailler en sécurité. Si plusieurs appareils tombent ensemble quand vous coupez un disjoncteur, le circuit est mutualisé et la modification est plus complexe.

Repérez ensuite d’où part le câble que vous souhaitez couper. Il doit remonter vers une boîte de dérivation ou longer un chemin de câble accessible. Sans ce point d’accès, l’opération nécessite de créer une saignée, ce qui change d’ampleur.

Contrôler la présence d’une boîte d’encastrement ou d’un passage de câble

Pour encastrer un interrupteur, il vous faut une boîte d’encastrement dans la cloison ou le mur. Si rien n’est prévu, il faut en percer une. Sur une cloison en plâtre, c’est rapide. Sur du béton ou de la brique, c’est une autre affaire.

En saillie, une boîte surface suffit. C’est moins élégant mais plus rapide, et parfaitement valable dans un garage, une cave ou un local technique.

Vérifier la compatibilité avec le tableau et les protections

Pour être clair : si votre tableau n’est pas équipé d’un disjoncteur différentiel 30 mA sur le circuit concerné, la modification est techniquement possible mais non conforme à la norme NF C 15-100. Dans ce cas, il vaut mieux corriger le tableau avant d’aller plus loin.

Vérifiez aussi la charge totale du circuit. Un circuit d’éclairage en 16 A peut encaisser jusqu’à environ 3 600 W. Si vous ajoutez un interrupteur sur un circuit déjà bien chargé, assurez-vous que l’addition reste cohérente.

Le matériel nécessaire

Interrupteur adapté au courant et à l’usage

Un interrupteur simple unipolaire convient pour la grande majorité des installations d’éclairage. Il dispose de 2 bornes : une pour le fil entrant (phase arrivée), une pour le fil sortant (phase vers le luminaire). Simple, efficace.

Pour un circuit en 230 V avec des charges plus importantes, ou dans un contexte de sécurité renforcée, un interrupteur bipolaire 2 pôles coupe simultanément la phase et le neutre. C’est une protection supplémentaire, notamment pour les appareils fixes.

Boîte, fils, connecteurs et outils

Matériel	Usage	Remarque
Boîte d’encastrement Ø67 mm	Logement de l’interrupteur	Profondeur 40 ou 50 mm selon le mur
Câble 2 × 1,5 mm² + terre	Raccordement entre dérivation et interrupteur	Section à respecter impérativement
Dominos ou Wago	Connexion dans la boîte de dérivation	Wago plus rapides et fiables
Tournevis isolé, pince coupante, testeur de tension	Installation et vérification	Outils 1 000 V indispensables
Perceuse, scie cloche Ø67 mm	Perçage boîte d’encastrement	Uniquement si encastrement nécessaire

Équipements de sécurité indispensables

Il est essentiel de travailler avec des outils isolés 1 000 V : tournevis, pinces, testeur. Un vieux tournevis acheté en grande surface sans mention d’isolation n’est pas adapté à une intervention électrique.

Ajoutez un testeur de tension sans contact. C’est le détecteur qui bipe ou s’allume en approchant d’un fil sous tension. Dix euros en magasin, et ça peut vous éviter le pire. Je ne travaille jamais sans.

Préparer le chantier en toute sécurité

Couper l’alimentation au disjoncteur général

Ouvrez le tableau électrique et coupez le disjoncteur du circuit concerné. Si vous n’êtes pas certain du bon circuit, coupez le disjoncteur général le temps de l’intervention. Mieux vaut une coupure totale qu’une mauvaise surprise.

Signalez visuellement le disjoncteur coupé : un bout de scotch ou un panneau « ne pas remettre sous tension » évite qu’une personne de bonne volonté ne le relève pendant que vous travaillez.

Vérifier l’absence de tension

Coupure au tableau ne signifie pas forcément absence de tension au point de travail. Un contrôle d’absence de tension est indispensable avant de toucher quoi que ce soit. Approchez le testeur sans contact des fils : s’il reste silencieux, vous pouvez commencer.

En pratique, je le fais toujours deux fois : une fois après avoir coupé, une fois juste avant de démarrer les raccordements. C’est 10 minutes de précaution qui ne coûtent rien.

Repérer et marquer les conducteurs

Un câble comporte 3 conducteurs : phase (rouge ou brun), neutre (bleu) et terre (vert-jaune). Sur une installation ancienne, les couleurs peuvent ne pas respecter les normes actuelles. Dans ce cas, utilisez du ruban coloré pour marquer chaque fil avant de le déconnecter.

Photographiez aussi le câblage existant avant d’y toucher. Ça prend 30 secondes et ça peut éviter une heure de débogage si vous perdez le fil (c’est le cas de le dire).

Installer l’interrupteur sur le circuit

Ouvrir le circuit au bon endroit

Ajouter un interrupteur sur un circuit existant consiste à couper la phase à un point accessible du circuit, et à insérer l’interrupteur dans cette coupure. Le neutre et la terre continuent leur chemin sans interruption.

Identifiez une boîte de dérivation existante, ou créez un point d’accès dans le câble. À cet endroit, le câble de liaison vers l’interrupteur partira en boucle : phase → interrupteur → retour phase vers la charge.

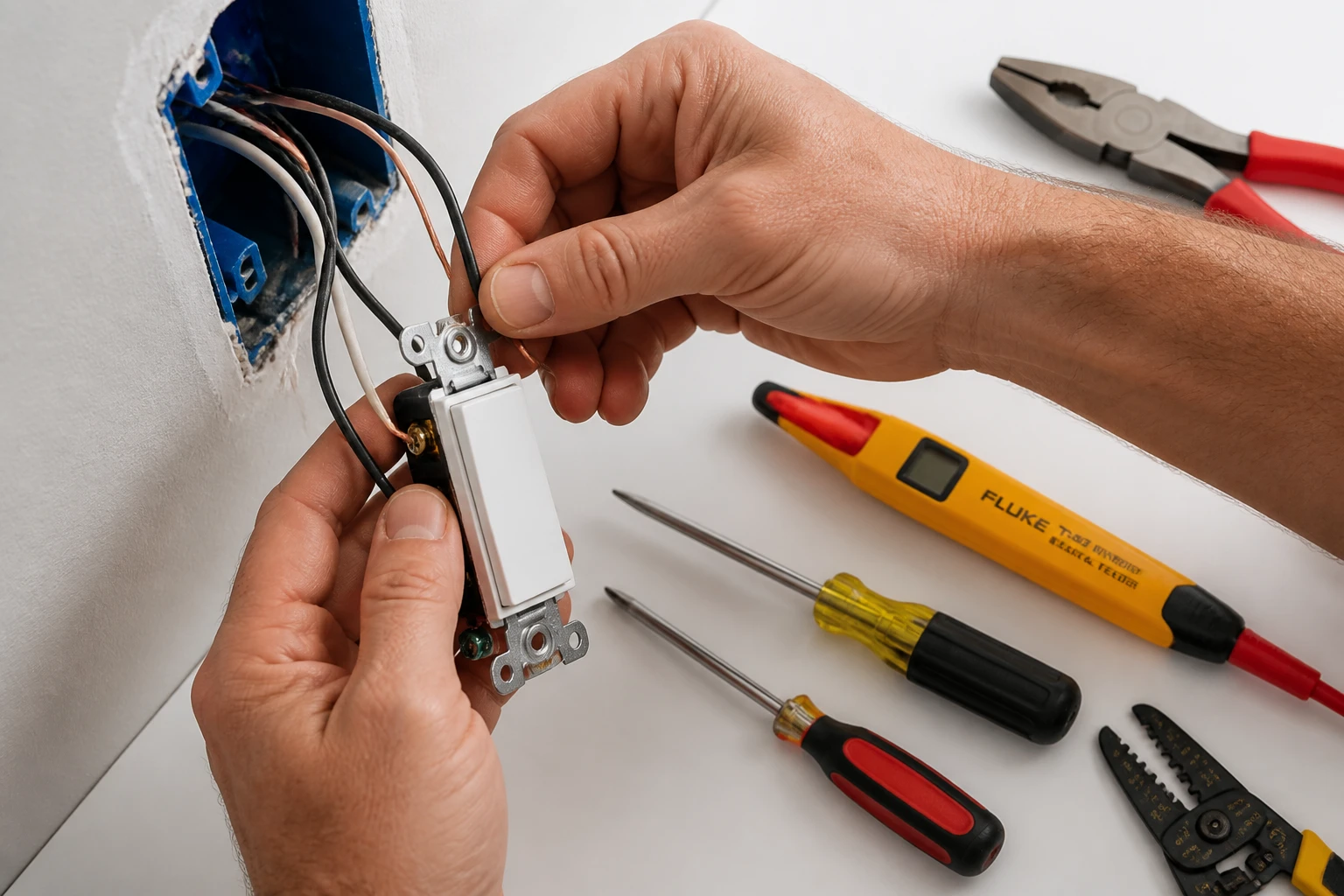

Raccorder les fils sur les bornes

Dans la boîte de dérivation, connectez le fil de phase arrivant à la borne d’entrée de l’interrupteur. Le fil de sortie de l’interrupteur rejoint la phase qui alimente la charge (le luminaire ou l’appareil). Le neutre et la terre sont connectés en dérivation directe, sans passer par l’interrupteur.

Sur l’interrupteur lui-même, les 2 bornes sont marquées « L » (ligne, phase entrée) et la borne de sortie. Serrez bien chaque vis de borne sans écraser l’âme du fil. Un faux contact, c’est de la chaleur, et de la chaleur, c’est un risque d’incendie.

Fixer l’appareillage et refermer proprement

Glissez l’interrupteur dans la boîte d’encastrement en repliant soigneusement les fils. Ne forcez pas : un fil plié trop brusquement peut se fragiliser à l’intérieur de la gaine. Vissez les griffes ou les vis de fixation sans excès, puis posez la plaque de finition.

Dans la boîte de dérivation, vérifiez que tous les connecteurs sont bien fermés et que le couvercle se replace correctement. Une boîte de dérivation ouverte ou accessible est non conforme à la norme.

Tester et remettre sous tension

Vérifier le fonctionnement de l’interrupteur

Remettez le disjoncteur sous tension. Actionnez l’interrupteur en position ouverte, puis fermée. La charge doit répondre immédiatement. Si rien ne se passe, coupez à nouveau et vérifiez les raccordements avant de recommencer.

Contrôler l’absence d’échauffement ou de faux contact

Après 10 minutes de fonctionnement, posez brièvement le dos de la main près de l’interrupteur et de la boîte de dérivation. Aucune chaleur ne doit être perceptible. Un échauffement signale un faux contact ou un serrage insuffisant. Coupez, rouvrez et resserrez.

Corriger les anomalies courantes

Si le disjoncteur saute dès la remise sous tension, c’est souvent un court-circuit dans les raccordements. Vérifiez qu’aucun fil nu ne touche la masse métallique de la boîte ou qu’une phase ne touche le neutre.

Si l’interrupteur fonctionne mais que la charge reste allumée même en position ouverte, c’est que vous avez coupé le neutre plutôt que la phase. Il faut inverser les raccordements.

Les erreurs fréquentes à éviter

Couper le neutre au lieu de la phase

Couper le neutre au lieu de la phase est l’erreur la plus fréquente et la plus dangereuse. Visuellement, l’appareil semble éteint. Mais la phase reste présente jusqu’à la douille ou au bornier. Toucher un fil en croyant le circuit hors tension peut être fatal.

Pour être clair : l’interrupteur coupe TOUJOURS la phase. Pas le neutre. Repérez les couleurs, utilisez un testeur, ne supposez jamais.

Sous-estimer la section des fils ou la protection

Utiliser du 1 mm² à la place du 1,5 mm² sur un circuit d’éclairage, c’est une erreur qui ne pardonne pas sur le long terme. Le fil chauffe, l’isolant fond, l’incendie menace. La section n’est pas un détail esthétique : c’est une donnée de sécurité.

De même, si le circuit n’est pas protégé par un disjoncteur différentiel 30 mA, l’installation reste exposée aux risques d’électrocution. Ce n’est pas un confort, c’est une protection vitale.

Négliger la sécurité ou le serrage des bornes

Un mauvais serrage de borne crée un point de résistance. Ce point chauffe. Avec le temps, il carbonise l’isolant et peut provoquer un départ d’incendie. Serrez correctement, vérifiez en tirant légèrement sur chaque fil après serrage. C’est une vérification de 30 secondes qui vaut beaucoup.

Quand faire appel à un électricien

Installation ancienne ou non repérée

Si les fils ne sont pas repérés, si les couleurs ne correspondent à aucun code connu, ou si le câblage date d’avant 1990, arrêtez-vous. Une installation ancienne peut cacher des sections non conformes, des raccordements bricolés ou une absence totale de mise à la terre.

Dans ce cas, un électricien commence par un diagnostic complet avant d’intervenir. C’est un coût, mais c’est la bonne décision.

Doute sur le schéma électrique

En pratique, si vous avez un doute sur quel fil est la phase, si le testeur donne des résultats incohérents, ou si plusieurs circuits semblent se croiser sans logique apparente : arrêtez. Un professionnel s’y retrouvera en 10 minutes là où vous risquez de passer 2 heures à tâtonner avec un risque réel d’erreur.

Travaux dans une pièce humide ou une configuration complexe

La salle de bains et la cuisine obéissent à des règles spécifiques (volumes de protection NF C 15-100). Toute intervention électrique dans une pièce humide dépasse le cadre du bricolage courant. Le matériel doit être adapté (IP étanche), et le schéma doit respecter les distances réglementaires.

De même, un tableau sans différentiel, un circuit alimenté par plusieurs sources, ou une installation triphasée : ce sont des configurations où l’appel à un électricien n’est pas une option, c’est une nécessité.

Questions fréquentes

Peut-on ajouter un interrupteur sur une installation déjà en place ?

Oui, à condition que les fils soient accessibles, repérés et en bon état. Il faut ouvrir la phase à un point accessible du circuit et y insérer l’interrupteur. Si les fils ne sont pas identifiables ou si l’installation est ancienne et non mise à la terre, un professionnel doit intervenir d’abord.

Faut-il couper la phase ou le neutre ?

La phase uniquement. L’interrupteur coupe toujours la phase, jamais le neutre. Couper le neutre donne l’illusion que le circuit est hors tension, mais la phase reste présente jusqu’à la charge. C’est dangereux et non conforme à la norme.

Quel type d’interrupteur choisir pour un circuit existant ?

Un interrupteur simple unipolaire suffit pour un circuit d’éclairage classique. Pour des charges plus importantes ou dans un contexte de sécurité renforcée, un interrupteur bipolaire coupe simultanément phase et neutre. Vérifiez que l’interrupteur choisi est calibré pour le courant du circuit (généralement 10 ou 16 A).

Peut-on poser un interrupteur sans boîte d’encastrement ?

Oui. Une boîte en saillie fixée sur le mur permet d’installer un interrupteur sans percer. C’est la solution la plus rapide dans un garage, un local technique ou une cave. Moins esthétique qu’un encastré, mais parfaitement fonctionnel et conforme.

Comment savoir si le circuit supporte la modification ?

Vérifiez la section des conducteurs (1,5 mm² pour l’éclairage), l’intensité du disjoncteur (généralement 16 A) et la présence d’un différentiel 30 mA en amont. Si ces trois éléments sont conformes et que la charge totale reste dans les limites, la modification est compatible.

Que faire si les fils ne sont pas repérés ?

D’après mon expérience, ne tentez pas de deviner. Utilisez un testeur de phase pour identifier le conducteur sous tension. Si les résultats sont incohérents ou si plusieurs fils semblent actifs, arrêtez et appelez un électricien. Travailler sur des fils non repérés multiplie les risques d’erreur grave.

Quand faut-il appeler un électricien ?

Dans trois cas : installation ancienne sans repérage clair, doute sur le schéma électrique, ou travaux dans une pièce humide (salle de bains, cuisine). Un électricien certifié peut aussi faire une mise en conformité si le tableau n’est pas aux normes actuelles.

Quels sont les risques si l’on se trompe de branchement ?

Le risque minimal, c’est un interrupteur qui ne fonctionne pas correctement. Le risque réel, c’est un court-circuit qui fait sauter le disjoncteur ou endommage l’installation. Le risque grave, c’est l’électrocution si vous touchez un fil croyant le circuit hors tension, ou un départ d’incendie par mauvais serrage. Ajouter un interrupteur sur un circuit existant reste accessible, mais chaque étape doit être faite dans l’ordre et avec méthode.
