Espacement chevron bac acier : quel entraxe choisir ?

Temps de lecture estimé : 7 minutes

Chevron, panne ou liteau : quel élément faut-il espacer ?

Avant de parler d’espacement chevron bac acier, il faut clarifier un point qui piège beaucoup d’autoconstructeurs : le chevron n’est pas toujours l’élément qui porte la tôle. D’après mon expérience de chantier, cette confusion génère plus d’erreurs de dimensionnement que le calcul de charge lui-même.

Différence entre chevrons de charpente bois, pannes et liteaux

Le chevron est une pièce de bois inclinée qui repose sur les pannes et supporte la couverture. La panne est l’élément porteur horizontal, posé sur les fermes ou les murs. Le liteau est une latte fine, clouée perpendiculairement aux chevrons, qui reçoit directement certains matériaux de couverture.

Pour être clair : dans une charpente traditionnelle avec tuiles, on espace des liteaux. Dans une charpente destinée au bac acier, c’est souvent l’entraxe des pannes qui compte.

Pourquoi le bac acier se fixe le plus souvent sur des pannes

Le bac acier nervuré a une rigidité propre qui lui permet de franchir des distances importantes sans appui continu. Il se visse donc directement sur des pannes (bois ou métalliques), avec un entraxe qui peut atteindre plusieurs mètres selon l’épaisseur de la tôle et les charges de la zone.

Cas d’une pose sur charpente bois avec contre-chevrons ou liteaux

Sur une charpente bois existante, on ajoute parfois des contre-chevrons ou des liteaux pour créer une lame d’air ou rattraper un plan de pose. Dans ce cas, l’espacement à respecter n’est plus celui des pannes principales, mais celui de ces éléments secondaires. Nettement plus rapproché.

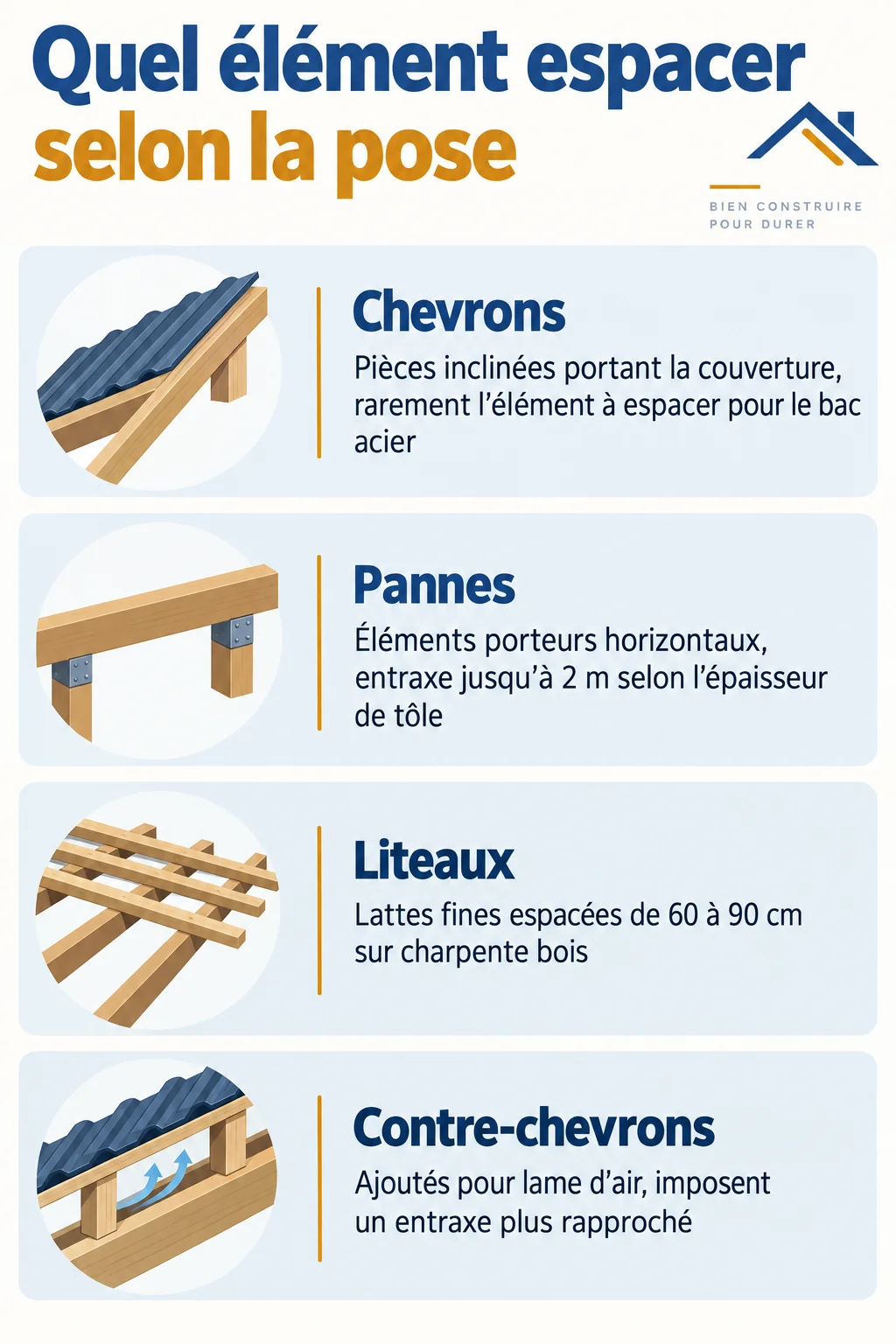

Ouvrir l’infographie en grand

Quel entraxe prévoir sous un bac acier ?

Passons au vif du sujet : quels chiffres retenir ? Les fabricants distinguent plusieurs épaisseurs de tôle, chacune avec ses propres limites de portée.

Ordres de grandeur selon l’épaisseur : 0,50 mm, 0,63 mm et 0,75 mm

Pour une tôle de 0,63 à 0,75 mm, Bâtiments Moins Chers cite un entraxe pouvant aller jusqu’à 2 m entre pannes, dans un exemple Galvabat avec pannes C180, en zone V2NA2 et jusqu’à 260 m d’altitude. Ce repère reste conditionnel, il ne s’applique pas partout tel quel.

BILP Toiture avance des espacements maximaux indicatifs de 150 cm pour du 0,63 mm et 250 cm pour du 0,75 mm, à condition de vérifier les charges de neige et d’altitude locales.

Différence entre entraxe courant et portée maximale admissible

Un entraxe « courant » observé sur un chantier n’est pas une portée maximale garantie. Le premier reflète une pratique répandue ; le second dépend du calcul propre à chaque profil de tôle, à chaque zone climatique et à chaque configuration de fixation.

Pourquoi une valeur générique ne remplace pas la fiche technique du fabricant

Il est essentiel de retenir qu’aucun chiffre trouvé sur un forum ne vaut la fiche de portée du profil exact que vous allez poser.

Les critères qui font varier l’espacement des pannes

Quatre familles de paramètres modifient l’entraxe admissible d’un même bac acier.

• Épaisseur, hauteur de nervure et profil du bac acier : plus la nervure est haute, plus la portée augmente.
• Pente de toiture : elle conditionne l’évacuation de l’eau et le risque d’infiltration en cas de recouvrement insuffisant.
• Charges climatiques : neige, vent, altitude et exposition modifient directement les portées calculées.
• Portée de la panne elle-même, sa section de bois ou son profil acier, qui doit rester compatible avec les charges transmises.

Comment déterminer l’entraxe sans se tromper

D’après mon expérience, la méthode la plus fiable suit toujours le même ordre.

• Identifier le profil exact, l’épaisseur et le sens de pose des tôles avant tout calcul.
• Lire un tableau de charges et de portées fabricant, pas un tableau générique trouvé ailleurs.
• Prendre en compte les appuis intermédiaires et les rives, souvent sous-dimensionnés.
• Faire valider le dimensionnement pour une maison, une extension ou une zone exposée par un professionnel si le projet sort du cadre standard.

À titre d’exemple concret, le profil Trapeza 3.333.39T d’ArcelorMittal Building Solutions affiche une largeur utile de 1 000 mm. Cette largeur ne dit rien de l’entraxe des pannes : ce sont deux données indépendantes, l’une géométrique, l’autre structurelle.

Repères d’entraxe selon le type de bac acier

Bac acier simple peau nervuré sur pannes bois ou métalliques

C’est la configuration la plus courante en autoconstruction. L’entraxe suit les valeurs déjà citées, avec vérification systématique de la fiche produit.

Bac acier renforcé et tôle de 0,75 mm

Une tôle plus épaisse tolère un entraxe plus large, mais uniquement si le profil est conçu pour cette épaisseur. Il est essentiel de ne pas extrapoler un chiffre de 0,63 mm vers du 0,75 mm sans consulter la fiche correspondante.

Panneau sandwich de toiture : règles distinctes

Le panneau sandwich intègre une isolation entre deux peaux métalliques. Sa portée obéit à des règles de calcul propres, différentes de celles du bac simple peau, et se lit sur une fiche technique dédiée.

Bac acier avec feutre anticondensation : ce que cela ne change pas structurellement

Le feutre anticondensation traite l’humidité sous toiture. Il n’apporte aucune rigidité supplémentaire et ne modifie donc pas l’entraxe des pannes admissible.

Poser le bac acier sur ses appuis : fixations et recouvrements

Pour visualiser une pose complète, cette vidéo de Comme un pingouin dans le désert détaille le vissage sur pannes et le traitement des recouvrements sur un chantier d’autoconstruction bois.

Vissage sur panne et emplacement des fixations

Les vis se placent dans le creux ou le sommet de nervure selon les recommandations fabricant, toujours au droit d’une panne.

Fixations de couture entre panneaux et effet de l’entraxe

Selon Faynot, en dessous d’un entraxe de pannes de 2 m, les vis de couture suivent une prescription standard ; au-delà de 3,5 m entre pannes, elles doivent être posées tous les mètres. Bacacier mentionne aussi un espacement de 500 mm pour certaines configurations de complément d’étanchéité.

Recouvrement longitudinal et transversal selon la pente

BILP Toiture indique un recouvrement longitudinal de 15 à 30 cm, à ajuster à la hausse sur les pentes faibles pour limiter le risque de refoulement d’eau.

Traitement des points singuliers : faîtage, égout, rives et pénétrations

Ces zones concentrent les efforts et les entrées d’eau potentielles. Elles demandent des accessoires spécifiques et un entraxe de fixation souvent renforcé par rapport au champ courant.

Erreurs d’espacement qui fragilisent une toiture bac acier

• Confondre l’entraxe des pannes avec celui des liteaux, deux logiques différentes.
• Reprendre une distance vue sur un forum sans vérifier le profil réel posé.
• Espacer davantage les appuis pour réduire le coût de charpente, sans recalcul de portée.
• Oublier les efforts locaux en rive et en zone de vent, souvent plus élevés qu’au centre de pan.

Quand faire contrôler la charpente et la couverture

• Rénovation d’une structure ancienne ou inconnue, dont les sections ne sont pas documentées.
• Projet situé en montagne, littoral ou secteur très venté.
• Création d’un plafond suspendu, d’une isolation ou de panneaux solaires, qui ajoutent une charge.
• Nécessité d’une note de calcul ou d’un avis d’un professionnel avant travaux.

Questions fréquentes

Peut-on poser du bac acier directement sur les chevrons ?

Cela dépend de la section des chevrons et de leur espacement d’origine. Dans mon expérience, il vaut mieux vérifier que leur entraxe correspond à une portée validée pour le profil de bac acier choisi, sinon un support intermédiaire s’impose.

Quelle distance entre les vis de couture d’un bac acier ?

Faynot situe le seuil à 2 m d’entraxe de pannes pour la prescription standard, avec des vis tous les mètres au-delà de 3,5 m. Bacacier mentionne par ailleurs un espacement de 500 mm pour certains compléments d’étanchéité, ce qui confirme qu’aucune distance générique ne suffit pour dimensionner un espacement chevron bac acier.
